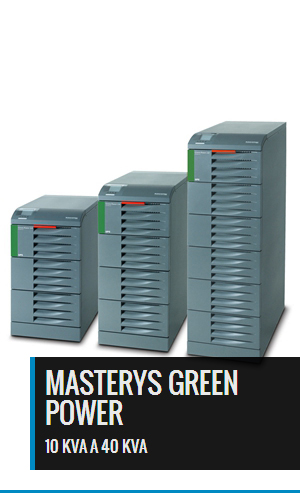

MASTERYS GREEN POWER de 10 a 40 kVA

MASTERYS IP+, especialmente diseñado para alimentar y proteger equipos industriales típicos como motores, controladores de velocidad de motor, lámparas, cargas no lineales, equipos de soldadura y fuentes de alimentación, también es perfectamente capaz de alimentar equipos de control como controladores programables, sensores y aparatos de medición, además de integrarse perfectamente en los entornos industriales más exigentes.

La solución para:

• Procesos industriales
• Servicios
• Médica

Ventajas

Para las aplicaciones más exigentes

• Diseñado para proteger los procesos industriales.
• Solución compacta con transformador de aislamiento y baterías integradas.
• Armario robusto (bastidor de acero de 2 mm).
• Anclaje al suelo (para evitar vuelcos).
• Grado de protección IP31 e IP52 para entornos severos con filtros de aire fácilmente reemplazables.
• Amplia tolerancia de tensión de entrada de -40 % hasta +20 % de tensión nominal.
• Doble inmunidad de EMC en comparación con la norma internacional IEC 62040-2 para SAI.

Continuidad de procesos

• Acceso frontal para cableado de entrada/salida, sustitución de piezas y mantenimiento preventivo.
• Ampliable en potencia y alta disponibilidad (redundancia) mediante la colocación en paralelo de hasta 6 unidades

Perfecta integración en su red industrial

• Factor de potencia de entrada >0,99 y distorsión armónica de la corriente de entrada <3% gracias al rectificador IGBT.
• Compatible con baterías de plomo abiertas, de plomo reguladas por válvula (VRLA) y de níquel-cadmio.
• Interfaz multilingüe de fácil utilización con pantalla gráfica a color.
• Tarjetas de comunicación flexibles para todos los BMS (Sistemas de gestión de edificios) Contactos secos, MODBUS, PROFIBUS, DEVICENET
• Perfecta compatibilidad con los grupos electrógenos.

Para cargas industriales

• 100 % cargas no lineales.
• 100% cargas desequilibradas.
• 100 % cargas de ”6 pulsos” (controladores de velocidad de motor, equipos de soldadura, fuentes de alimentación...).
• Motores, lámparas.


CONTACTENOS



CARACTERÍSTICAS ESTANDAR Y OPCIONALES

Interfaz avanzada

• Hasta 30 idiomas integrados.
• Pantalla gráfica en color.
• Commissioning wizard.

Equipamiento eléctrico estándar

• Doble alimentación de entrada.
• Bypass de mantenimiento interno.
• Protección contra backfeed: circuito de detección.
• EBS (Expert Battery System) para gestión de la batería.
• Sensor de temperatura de las baterías.

Opciones eléctricas

• Bypass de mantenimiento externo.
• Armario de baterías externo.
• Cargador de batería adicional.
• Transformador de aislamiento galvánico.
• Kit paralelo
• Sistema de sincronización ACS

Funciones de comunicación estándar

• MODBUS TCP.
• MODBUS/JBUS RTU.
• Interfaz LAN incorporada (páginas web, correo electrónico).
• Dos ranuras para opciones de comunicación.

Opciones de comunicación

• Panel sinóptico de telegestión.
• Interfaz de contactos secos.
• PROFIBUS
• NET VISION: interfaz WEB/SNMP profesional para supervisión del SAI y gestión de apagado de varios sistemas operativos.

Mantenimiento a distancia

• T.SERVICE: software de mantenimiento para supervisión continua 24/7 del SAI SOCOMEC.





CARACTERÍSTICAS TÉCNICAS

Datos técnicos



Sn [kVA] 10 15 20 30 40 60 80 100 120
Pn [kW] (0 °C ÷ 35 °C) 10 15 20 30 40 60 80 100 120
Entrada / salida 3/1 • • •
Entrada / salida 3/3 • • • • • • • • •
Configuración paralela hasta 6 unidades
Entrada
Tensión nominal

 400V Tri + N
Tolerancias de tensión

240 V a 480 V(1)
Frecuencia nominal

 50/60 Hz ± 10%
Factor de potencia / THDI

> 0,99 / < 2,5%
Salida
Tensión nominal

monofásico + N: 230 V (220/ 240 V configurable)
trifásico + N: 400 V (380/ 415 V configurable)
Tolerancia de tensión

 carga estática ± 1% de carga dinámica según VFI-SS-111
Frecuencia nominal

 50 / 60 Hz
Tolerancia en la frecuencia

±2% (configurable del 1% al 8%)
Distorsión total de tensión de salida, carga lineal

< 1 %
Distorsión total de tensión de salida, carga no lineal < 3%
Sobrecarga

125% durante 10 minutos, 150% durante 1 minuto (1)
Factor de pico

 3:1
Bypass
Tensión nominal

tensión nominal de salida
Tolerancia de tensión

±15% (configurable del 10% al 20% con grupo electrógeno)
Frecuencia nominal

 50 / 60 Hz
Tolerancia en la frecuencia

 ± 2%
Eficiencia (verificada TÜV SÜD)
Modo online al 50 % de la carga

hasta 96%
Modo online al 75 % de la carga

hasta 96%
Modo online al 100 % de la carga

hasta 96%
ECO MODE

hasta 98%
Entorno
Temperatura de funcionamiento

de 0 °C a +35 °C (desde 15 °C a 25 °C para la vida máxima de la batería)
Humedad relativa

0% - 95% sin condensación
Altitud máxima

1000 m sin desclasificación de potencia (máx. 3000 m)
Nivel acústico a 1 m (ISO 3746) < 52 dB < 55 dB < 60 dB (A) < 65 dB (A)
Armario del SAI
Dimensiones (An x F x Al) [mm] 444 x 795 x 800 444 x 795 x 1000 444 x 795 x 1400 600 x 800 x 1400 700 x 800 x 1930
Peso 190 kg 195 kg 195 kg 315 kg 320 kg 180 kg 200 kg 380 kg 460 kg
Grado de protección

IP 20
Colores

RAL 7012
Normas
Seguridad

EN 62040-1 (certificado TÜV SÜD), EN 60950-1
Rendimiento

EN62040-3 (VFI-SS-111)
CEM

EN62040-2
Declaración de producto

CE

(1) condiciones de aplicación



SOFTWARE

Software

Para qué sirve un software de gestión SAI?

La aparamenta eléctrica sensible esta constantemente expuesta a las perturbaciones de amplitud variable que provienen de la alimentación eléctrica de la red.

En ocasiones, la protección de si instalación con un equipo UPS no es suficiente. A menudo se requiere poder gestionar y configurar el UPS, así como la carga conectada.

Actualmente, se puede gestionar un ups como cualquier periférico en red (impresora, escáner, etc), gracias a los interfaces gráficos intuitivos basados en los navegadores Web comunes.

Instalado en un PC o un servidor conectado al UPS, el software de comunicación permite gestionar todos los mandos a partir del UPS y hacia éste, así como todos los parámetros de explotación, incluyendo las estaciones remotas, en función de las exigencias que continuamente están avanzando.

Gestión

Un software de gestión y de vigilancia ofrece una ventaja considerable en términos de control y de copia de seguridad de datos e inversiones del material.

Nuestros programas de software le permiten supervisar los parámetros principales y efectuar el shutdown ordenado de los servidores conectados, en caso de avería prolongada en la red de alimentación eléctrica.

Oferta

Nuestra oferta de software incluye tres soluciones de vanguardia para la gestión de la alimentación eléctrica:

UNI VISION:: Software de Gestión local

UNI VISION PRO: Software de gestión RED

NET VISION: Administrador WEB/SNMP.

TOP VISION: Gestión integral de sus equipos de SOCOMEC SICON UPS.

TELESERVICE: El contacto permente de su equipo SAI y el servicio de mantenimiento.

Todos han sido desarrollados para responder a las exigencias particulares de las aplicaciones en diferentes entornos, informática personal, profesional y de empresa.
