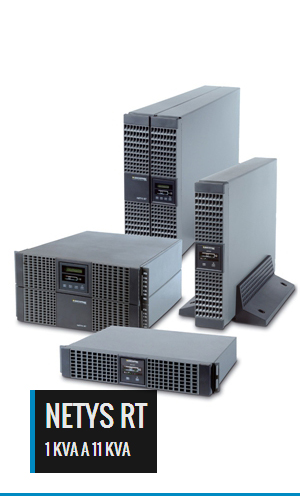

NETYS RT de 1100 a 11000 VA solución completa para infraestructuras de IT

La solución para

  • Conmutación
  • Almacenamiento
  • Servidores y dispositivos de red
  • Sistemas de comunicación VoIP
  • Sistemas de cableado estructurado
  • Sistemas de control
  • Sistemas de vídeovigilancia

    Ventajas

    Fácil de instalar

  • Conexiones IEC de entrada y salida (1100-3000 VA) o conexiones de entrada y salida de terminal con conmutador magnetotérmico de entrada integrado (5000-11000 VA).
  • Diseño compacto para montaje en armarios rack.
  • Diseño atractivo.

    Fácil de usar

  • No se necesita ninguna configuración en el primer arranque.
  • Amplia gama de protocolos de comunicación para la integración en redes LAN o en los sistemas de gestión de edificios (BMS).
  • Interfaz clara por LED con señales acústicas que indican inmediatamente el estado de funcionamiento del SAI, incluso para usuarios poco expertos (1100-3000 VA).
  • Pantalla LCD con menú disponible en 6 idiomas (5000-11000 VA).

    Satisface necesidades prácticas

  • Tecnología de doble conversión on-line con onda sinusoidal, para filtrar por completo todas las interferencia desde o hasta la fuente de alimentación principal y para garantizar una máxima protección de la utilidad.
  • Extensión modular de la batería (EBM) para cumplir todos los requisitos de tiempo de autonomía, incluso después de la instalación.
  • Posibilidad de realizar una configuración redundante en paralelo 1+1 para aumentar al máximo la disponibilidad de las cargas críticas, incluso en el caso que se produzca una avería en un módulo (5000-11000 VA).

    • CONTACTENOS



    CARACTERÍSTICAS ESTANDAR Y OPCIONALES

    Equipamiento eléctrico estándar

    • Protección backfeed (anti-retorno) incorporada
    • Protección contra los fenómenos atmosféricos (NTP) para la línea telefónica/el módem ADSL.
    • Conexión RJ11 para apagado de emergencia (EPO).
    • Conexión para los módulos de extensión de batería.
    • Puerto para funcionamiento en paralelo (5000-11000 VA).

    Opciones eléctricas

    • Módulo paralelo 1 + 1 (5000-11000 VA).
    • Bypass manual sin interrupción (5000-11000 VA).
    • Módulos de extensión de batería.

    Funciones de comunicación estándar

    • LOCAL VIEW: solución ideal de supervisión del SAI y apagado punto a punto para el sistema operativo Windows®.
    • HID: Gestión de SAI basada en servicio integrado en Windows® - Interfaz USB (1100-3000 VA).
    • MODBUS/JBUS RTU.
    • RT-VISION: interfaz WEB/SNMP profesional para supervisión del SAI y gestión de apagado de varios sistemas operativos (5000-11000 VA).

      • Opciones de comunicación

      • RT-VISION: interfaz WEB/SNMP profesional para supervisión del SAI y gestión de apagado de varios sistemas operativos (1100-3000 VA).
      • Interfaz de contactos secos



    CARACTERÍSTICAS TÉCNICAS

    Conexiones


    • 1. Toma de entrada de alimentación (IEC 320)
    • 2. Ventilador
    • 3. Tomas de salida (toda potencia)
    • 4. Protección para la línea telefónica / el módem
    • 5. Botón remoto externo EPO (apagado de emergencia)
    • 6. Interfaz RS232 (Protocolo JBUS)
    • 7. Puerto USB
    • 8. Protección de entrada
    • 9. Tomas de salida (IEC 320
    • 10 Conector para la extensión de batería
    • 11. Ranura para tarjetas de comunicación opcionales
    • 12. Conector para la extensión de batería
    • 13. Terminales de salida
    • 14. Bornes de entrada
    • 15. Interruptor de entrada
    • 16. Conector Ethernet LAN RJ45
    • 17. Conector de puerto paralelo





    Extensíon de la batería

    NETYS RT 1100-3000 VA - Extensión de la batería



     NETYS RT 5000-11000 VA - Extensión de la batería





    Panel de control



    Control Panel
    • 1. LED amarillo iluminado. Funcionamiento en el modo bypass
    • 2. LED verde iluminado. Alimentación correcta
    • 3. botón OFF
    • 4. LED verde iluminado. Funcionamiento normal (inversor en funcionamiento)
    • 5. Botón ON / TEST y anulación del zumbador
    • 6. Barra de LED. Según la situación, indica el nivel de carga o la capacidad de la batería
    • 7. Botones de desplazamiento
    • 8. Pantalla LCD alfanumérica
    • 9. LED verde iluminado. Estado de la carga.
        •





    Datos técnicos



    POWER 1100 VA / 800 W 1700 VA / 1200 W 2200 VA / 1600 W 3000 VA / 2100 W 5000 VA / 4500 W 7000 VA / 5400 W 9000 VA / 7200 W 11000 VA / 9000 W
    Arquitectura Tecnología VFI con conversión doble en línea y corrección del factor de potencia (PFC) de entrada y bypass automático
    Función redundante en paralelo - - - - 1+1 1+1 1+1 1+1
    Entrada
    Tensión 230 V (1 F) 160~275 V CA hasta 130 V CA al 70% de carga 230 V (1 F) 181~280 V CA hasta 100 V CA al 50% de carga
    Frecuencia 50 / 60 Hz + / -10 % (autoseleccionable)
    Factor de potencia / THDi >0,98 / <6% >0,99 / <5%
    Salida
    Tensión 230 V (monofásico) seleccionable 200 / 208 / 220 / 240V - 50 o 60 Hz + /- 2 % (+/- 0,05 Hz en modo de batería)
    Eficiencia hasta el 91 % en modo on-line hasta el 92 % en modo on-line
    Capacidad de sobrecarga hasta el 105% de forma continua; 125% x 3 min; 150% x 30 seg hasta el 105% de forma continua; 125% x 5 min; 150% x 30 seg
    Conexiones de salida 6 x IEC 320-C13 (10 A) 6 x IEC 320-C13 (10 A) + 1 x IEC 320-C20 (16 A) Terminales
    Batería
    Autonomía estándar* 8 12 8 10 8 6 8 6
    Tensión 24 Vdc 48 Vdc 48 Vdc 72 Vdc 192 Vdc 192 Vdc 240 Vdc 240 Vdc
    Tiempo de recarga < 6h para recuperar el 90% de la capacidad < 6h para recuperar el 90% de la capacidad
    Comunicación
    Cuadro de mandos sinóptico Indicador luminoso LCD 6 idiomas
    Protocolo Jbus RS232 (puerto DB9)
  • Protocolo USB HID
  		• - - - -
    WEB / SNMP (puerto Ethernet RJ45) opcional opcional opcional opcional
  • Ranura COMM
  • Tarjeta de contactos secos opcional opcional opcional opcional opcional opcional opcional opcional
    Entrada EPO (puerto RJ11)
  • Protección contra sobretensiones de módem / ADSL
  		• - - - -
    Puerto paralelo - - - -
  • Normas
    Rendimiento y topología EN 62040-3 (VFI-SS-111)
    Seguridad / CEM EN 62040-1 (certificado TÜV-GS), EN 62040-2
    Certificaciones del producto CE, TÜV-GS, C-Tick
    Índice de protección IP20
    Entorno
    Temperatura ambiente de funcionamiento de 0 °C a + +40 °C (de 15 °C a 25 °C para una óptima vida útil de la batería)
    Temperatura de almacenamiento de -15 °C a + +50 °C (de 15 °C a 25 °C para una óptima vida útil de la batería)
    Humedad relativa 0-90% sin condensación
    el acústico (ISO 3746) < 45 dB < 55 dB
    Dimensiones y peso
    SAI de tamaño estándar (L x P x A) 88.7 x 332 x 440 mm 88.7x 430 x 440 mm 88.7 x 430 x 440 mm 88.7 x 608 x 440 mm 177.4 x 670 x 440 mm 177.4 x 670 x 440 mm 261.2 x 623 x 440 mm 261.2 x 623 x 440 mm
    Dimensiones SAI RACK 2U 2U 2U 2U 2U+2U 2U+2U 3U+3U 3U+3U
    Peso SAI estándar 13 kg 21 kg 22 kg 31 kg 15.5+40 kg 16+40 kg 19.5+66 kg 20+66 kg
    Dimensiones del módulo EBM (L x P x A) 88.7 x332 x440 mm 88.7 x430 x440 mm 88. 7 x430 x440 mm 88.7 x608 x440 mm 88.7 x608 x440 mm 88.7 x608 x440 mm 130.6 x623 x440 mm 130.6 x623 x440 mm
    Módulo EBM RACK 2U 2U 2U 2U 2U 2U 3U 3U
    Peso del módulo EBM 16 kg 29 kg 29 kg 43 kg 40 kg 40 kg 66 kg 66 kg

    * al 75 % de la carga nominal





    Funcionamiento redundante en paralelo para la continuidad de alimentación de sus aplicaciones

    Con el fin de lograr el máximo nivel de disponibilidad y suministrar alimentación a utilizaciones críticas, los módulos SAI NETYS RT por encima de 3 kVA pueden configurarse para una redundancia de 1:1. Un funcionamiento redundante (1+1) significa que: el sistema incorpora un módulo SAI más de los que se necesitan para proteger la carga; en el caso de que se produzca una avería, garantiza una capacidad de alimentación suficiente para la carga manteniendo la protección en línea. La tecnología en paralelo se basa en el principio del uso compartido de la carga, donde las dos unidades se mantienen siempre activas. En una configuración redundante, la disponibilidad global del sistema es mucho más alta que la de un SAI convencional que utilice una tecnología similar. La configuración redundante 1+1 no requiere circuitos adicionales y, por lo tanto, puede configurarse posteriormente, simplemente usando dos módulos SAI y un módulo de bypass, lo que simplifica el cableado y el mantenimiento de la instalación del SAI. Para personalizar aún más la solución, también es posible seleccionar entre el funcionamiento con una batería independiente o con una batería compartida, lo que resulta extremadamente útil en el caso de las aplicaciones que requieran altos niveles de autonomía.



    Posibilidad para convertir de formato torre a rack y viceversa







    SOFTWARE

    Software

    Para qué sirve un software de gestión SAI?

    La aparamenta eléctrica sensible esta constantemente expuesta a las perturbaciones de amplitud variable que provienen de la alimentación eléctrica de la red.

    En ocasiones, la protección de si instalación con un equipo UPS no es suficiente. A menudo se requiere poder gestionar y configurar el UPS, así como la carga conectada.

    Actualmente, se puede gestionar un ups como cualquier periférico en red (impresora, escáner, etc), gracias a los interfaces gráficos intuitivos basados en los navegadores Web comunes.

    Instalado en un PC o un servidor conectado al UPS, el software de comunicación permite gestionar todos los mandos a partir del UPS y hacia éste, así como todos los parámetros de explotación, incluyendo las estaciones remotas, en función de las exigencias que continuamente están avanzando.

    Gestión

    Un software de gestión y de vigilancia ofrece una ventaja considerable en términos de control y de copia de seguridad de datos e inversiones del material.

    Nuestros programas de software le permiten supervisar los parámetros principales y efectuar el shutdown ordenado de los servidores conectados, en caso de avería prolongada en la red de alimentación eléctrica.

    Oferta

    Nuestra oferta de software incluye tres soluciones de vanguardia para la gestión de la alimentación eléctrica:

    UNI VISION:: Software de Gestión local

    UNI VISION PRO: Software de gestión RED

    NET VISION: Administrador WEB/SNMP.

    TOP VISION: Gestión integral de sus equipos de SOCOMEC SICON UPS.

    TELESERVICE: El contacto permente de su equipo SAI y el servicio de mantenimiento.

    Todos han sido desarrollados para responder a las exigencias particulares de las aplicaciones en diferentes entornos, informática personal, profesional y de empresa.
